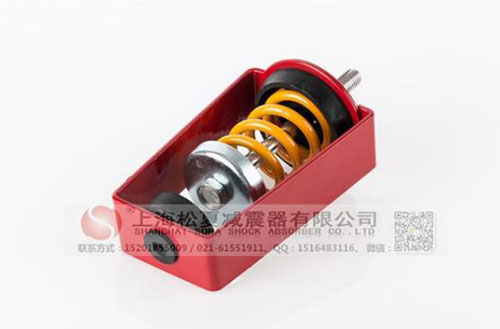

ZTY型吊式彈簧減震器安裝說明

　　安裝前，請確認上海松夏牌吊式彈簧減震器的型號和規格是否正確。

　　所需工具：公制口徑 17mm(M10)、19mm(M12)、24mm(M16)開口扳手。

　　先與安裝位置處依據施工規范預埋符合荷重要求的基礎螺栓。(如圖 1)

（圖1）

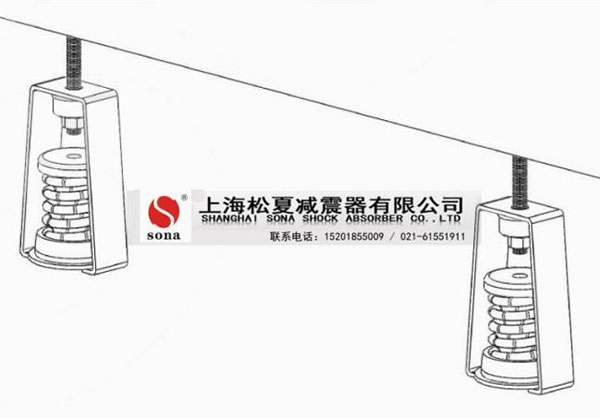

　　將彈簧減震器裝到預留安裝位置的螺栓上面，并將螺栓鎖緊。(如圖 2)

（圖2）

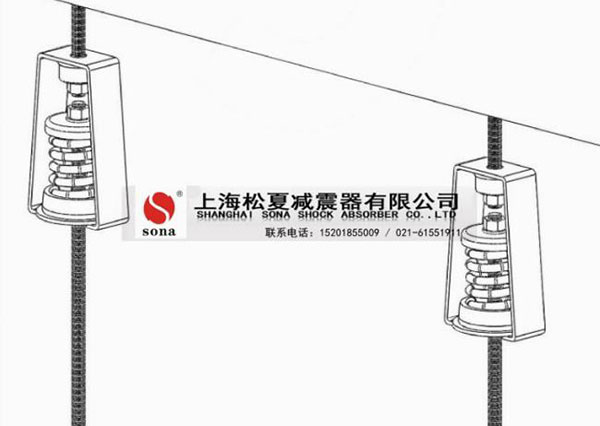

　　將彈簧減震器與設備連接的絲牙條裝上。(如圖 3)

（圖3）

　　使用上下兩顆螺帽安裝與設備連接的固定處，以便調整，此時上部螺帽不需要鎖緊。 (如圖 4)

（圖4）

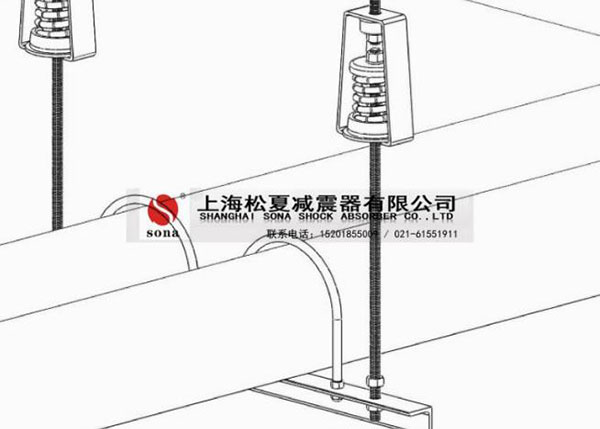

　　將設備安裝或配管安裝完成。

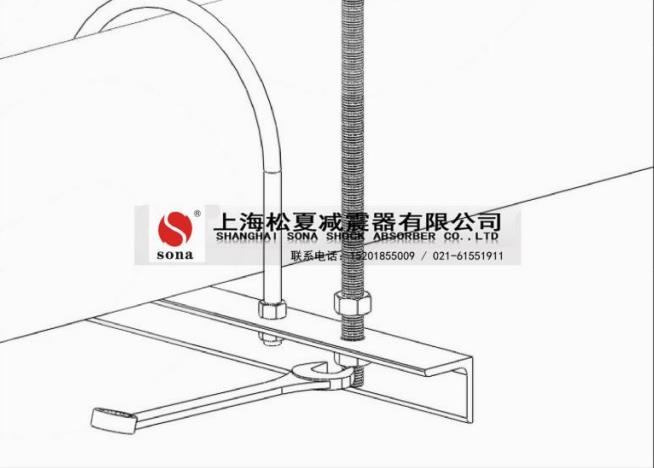

　　使用開口扳手調整下部螺帽來調整設備水平及彈簧壓縮量。(如圖 5)

（圖5）

　　調整完成后將上下兩顆螺帽相對鎖緊，即可完成上海松夏牌 ZTY 吊式彈簧減震器的 安 裝調整。(如圖 6)

（圖6）

　　安裝后請檢查彈簧下壓量，如彈簧壓到底，則表示荷重不足，沒有減震效果。應該 更換較大荷重的彈簧減震器型號，并請于本公司業務人員聯系。

　　安裝時請注意安全。

　　保養須知：每月要觀察固定螺栓是否有松動，保持彈簧減震器安裝時彈簧下壓撓度 是否正常。
